电动车控制器MOS管推荐使用下期，6款场效应管详细参数数据呈现！
文章作者：飞虹电子
浏览量：10825
类型：行业资讯
日期：2022-04-14 13:50:43
分享：
还记得我们上期文章通过比亚迪停止燃油车生产的新闻讲述电动车未来发展的趋势给电子工程师推荐了4款电动车控制器使用的国产MOS管。
相信很多电子工程对于下期的内容已经非常感兴趣了，今天就给大家讲述剩下的6款适合电动车控制器使用的国产MOS管型号，希望给电动两轮车、三轮车的生产厂家能够作为一个优质的参考。
这6款MOS管可以使用在电动车控制器电路中的分别为：FHP100N08C、FHP110N8F5B、FHP120N9F4A、FHP130N10A、FHP4410A、FHP170N1F4A，究竟这几款产品具体的应用会有分类吗？下面我们来具体看看：
1、60-64V- 15-18管专用15-18 Tube: FHP100N08C、FHP110N8F5B场效应管
60-64V- 15-18管电动车控制器，我们建议可使用FHP100N08C、FHP110N8F5B这两款场效应管，它是国内比较适配60-64V- 15-18管电动车控制器电路的MOS管：
（1）FHP100N08C具体参数为：
具有100A、80V的电流、电压， RDS(on) = 7.5mΩ(max) ，最高栅源电压@VGS =±25V，内阻低，耐冲击特性好的特点。
FHP100N08C的封装形式是TO-220。这款产品参数：Vgs（±V）：25；VTH（V）：2.5-3.5；ID（A）：100A；BVdss（V）：80V。
（2）FHP110N8F5B具体参数为：
其产品参数：具有147A电流、85V电压， RDS(on) = 5.5mΩ(max)，最高栅源电压 @VGS =±20 V，100% EAS测试，100% Rg测试，100% DVDS测试，极低的FOM(RDSON*Qg)，锂电池用MOS管并拥有极低输入电容的特点。
FHP110N8F5B的主要封装形式是TO-220。这款产品参数：Vgs（±V）：20；VTH（V）：2-4；ID（A）：147A；BVdss（V）：85V。
2、60-64V- 18管正弦波专用18 Tube for Sinusoidal Wave: FHP110N8F5B、FHP120N9F4A场效应管
60-64V- 18管正弦波专用电动车控制器，我们建议可使用FHP110N8F5B、FHP120N9F4A这两款场效应管，它是国内比较适配60-64V- 18管电动车控制器电路的MOS管：
（1）FHP110N8F5B具体参数为：
其产品参数：具有147A电流、85V电压， RDS(on) = 5.5mΩ(max)，最高栅源电压 @VGS =±20 V，100% EAS测试，100% Rg测试，100% DVDS测试，极低的FOM(RDSON*Qg)，锂电池用MOS管并拥有极低输入电容的特点。
FHP110N8F5B的主要封装形式是TO-220。这款产品参数：Vgs（±V）：20；VTH（V）：2-4；ID（A）：147A；BVdss（V）：85V。
（2）FHP120N9F4A具体参数为：
其产品参数：具有120A电流、90V电压， RDS(on) = 5.4mΩ(max)，最高栅源电压 @VGS =±20 V，SGT 工艺、RoHS 产品、100%经过热阻测试、100%经过雪崩测试、100%经过 Rg 测试、开关速度快、低 Crss (典型值 pF)、低栅极电荷的特点。
FHP120N9F4A的主要封装形式是TO-220。这款产品参数：Vgs（±V）：20；ID（A）：120A；BVdss（V）：90V。
3、72V-12管专用12 Tube: FHP130N10A、FHP120N9F4A场效应管
72V-12管专用电动车控制器，我们建议可使用FHP130N10A、FHP120N9F4A这两款场效应管，它是国内比较适配72V-12电动车控制器电路的MOS管：
（1）FHP130N10A具体参数为：
其产品参数：具有130A电流、100V电压， RDS(on) = 7.5mΩ(max)，电动车控制器mos管参数最高栅源电压 @VGS =±25 V，RoHS 产品、高抗 dv/dt 能力 、100%经过雪崩测试、开关速度快、低 Crss (典型值 330pF) 、低栅极电荷 的特点。
FHP130N10A的主要封装形式是TO-220。这款产品参数：Vgs（±V）：25；ID（A）：130A；BVdss（V）：100V。
（2）FHP120N9F4A具体参数为：
其产品参数：具有120A电流、90V电压， RDS(on) = 5.4mΩ(max)，最高栅源电压 @VGS =±20 V，SGT 工艺、RoHS 产品、100%经过热阻测试、100%经过雪崩测试、100%经过 Rg 测试、开关速度快、低 Crss (典型值 pF)、低栅极电荷的特点。
FHP120N9F4A的主要封装形式是TO-220。这款产品参数：Vgs（±V）：20；ID（A）：120A；BVdss（V）：90V。
4、72V-15-24管专用15-24 Tube:FHP4410A、FHP120N9F4A场效应管
72V-15-24管专用电动车控制器，我们建议可使用FHP4410A、FHP120N9F4A这两款场效应管，它是国内比较适配72V-15-24电动车控制器电路的MOS管：

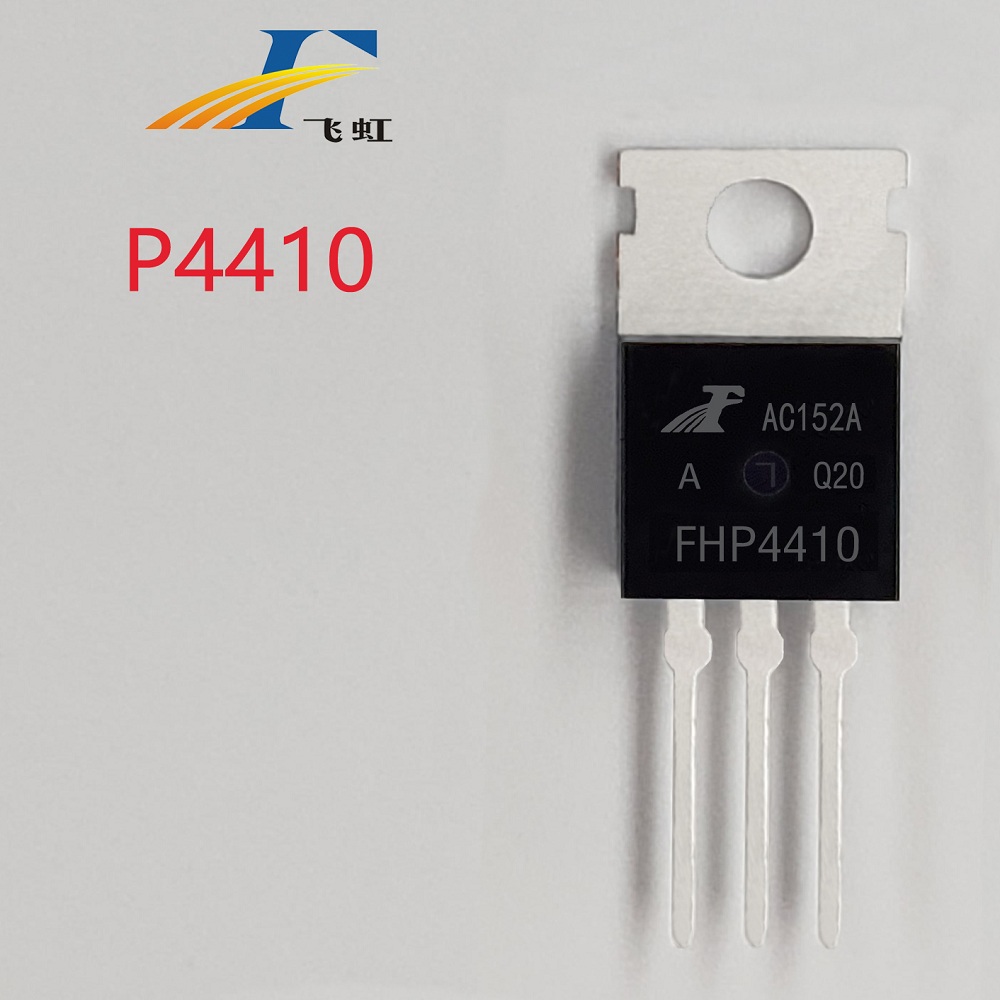

（1）FHP4410A具体参数为：
具有140A、100V的电流、电压， RDS(on) = 6.2mΩ(max) ，最高栅源电压@VGS =±25V，内阻小，抗过电流能力好的特点。
FHP4410A的封装形式是TO-220。这款产品参数：Vgs（±V）：25；VTH（V）：2-4；ID（A）：140A；BVdss（V）：100V。
（2）FHP120N9F4A具体参数为：
其产品参数：具有120A电流、90V电压， RDS(on) = 5.4mΩ(max)，最高栅源电压 @VGS =±20 V，SGT 工艺、RoHS 产品、100%经过热阻测试、100%经过雪崩测试、100%经过 Rg 测试、开关速度快、低 Crss (典型值 pF)、低栅极电荷的特点。
FHP120N9F4A的主要封装形式是TO-220。这款产品参数：Vgs（±V）：20；ID（A）：120A；BVdss（V）：90V。
5、72V-30管正弦波专用30 Tube for Sinusoidal Wave：FHP170N1F4A场效应管
72V-30管正弦波专用电动车控制器，我们建议可使用FHP170N1F4A这款场效应管，它是国内比较适配72V-30管电动车控制器电路的MOS管：
（1）FHP170N1F4A具体参数为：
具体产品参数，电动车控制器mos管参数具有172A、100V的电流、电压， RDS(on) = 3.6mΩ(typ) ，最高栅源电压@VGS =±20 V，100%EAS测试，100%Rg测试，100%DVDS热阻测试，优秀的品质因子FOM(RDSON*Qg)，一致性高，高可靠性,高雪崩耐量。
FHP170N1F4A的封装形式是TO-220。这款产品参数：Vgs（±V）：20；VTH（V）：2-4；ID（A）：172A；BVdss（V）：100V。
以上6款MOS管型号：FHP100N08C、FHP110N8F5B、FHP120N9F4A、FHP130N10A、FHP4410A、FHP170N1F4A的型号参数数据均通过实际进行测试得出，具体在电动车控制器中的使用，建议开发工程师进一步取样测试。毕竟不同的性能以及需求对应要选择的MOS管还是会有差异的，详细参数规格表可登陆“飞虹电子”网址。
飞虹电子拥有专门的研发团队为企业在产品研发过程中的产品测试提供保障，能及时帮助厂家解决产品测试问题，帮助企业做强做大。
选择可替代电动车控制器电路的型号参数场效应管，飞虹半导体为国内的电子产品厂家提供优质产品以及配套服务。除提供免费试样外，更可根据客户需求进行量身定制MOS管产品。直接百度输入“飞虹电子”即可找到我们，免费试样热线：400-831-6077。
