飞虹半导体：国产IGBT单管FHF20T60A型号参数以及应用领域！
飞虹半导体：国产IGBT单管FHF20T60A型号参数以及应用领域！
浏览量：1721
类型：行业资讯
日期：2023-04-03 10:21:46
分享：
新产品FHF20T60A型号参数的IGBT单管是适合应用于高频车载AC220V逆变器、户外储能电源、电动工具设备中的电机驱动模块、工业缝纫机（IGBT作为PFC和电机驱动元件，PFC+电机驱动电路（三相全桥拓扑结构）、伺服电机驱动器、变频器、破壁机（在破壁机的马达驱动部分）等电路场景。
高可靠性、拥有反向并行的快恢复二极管、Trench Field Stop technology（拖尾电流非常短、出色的Vcesat饱和压降、关断损耗低）、拥有正温度系数、适用频率：20KHz的特点。所以FHF20T60A型号参数的IGBT单管是可以替代NCE20TD60BF单管型号参数应用的。
目前FHF20T60A型号所具备的600V电压、20A电流也是让其更符合工业用。可以留意的是飞虹半导体生产制造的IGBT单管产品都是经过一系列可靠性研究才会反馈到市场进行应用的。

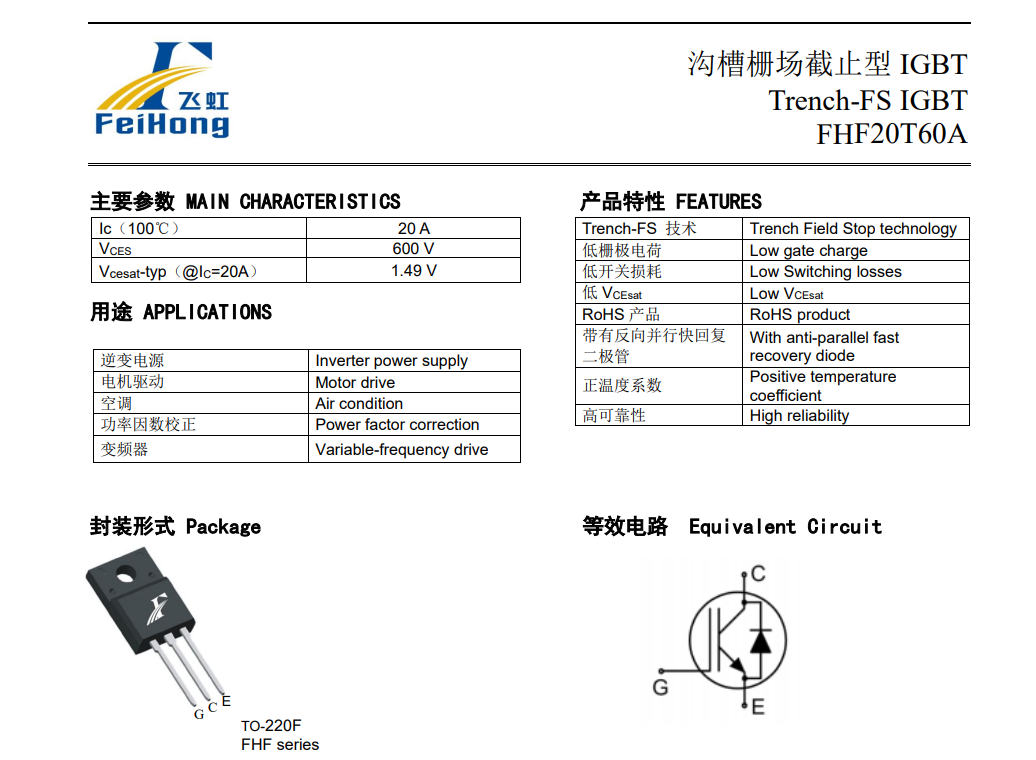

目前飞虹半导体的FHF20T60A型号IGBT产品参数特点为：
1、FHF20T60A拥有高可靠性以及反向并行的快恢复二极管特性，Trench Field Stop technology（出色的Vcesat饱和压降、拖尾电流非常短、关断损耗低）、拥有正温度系数、适用频率：20KHz。

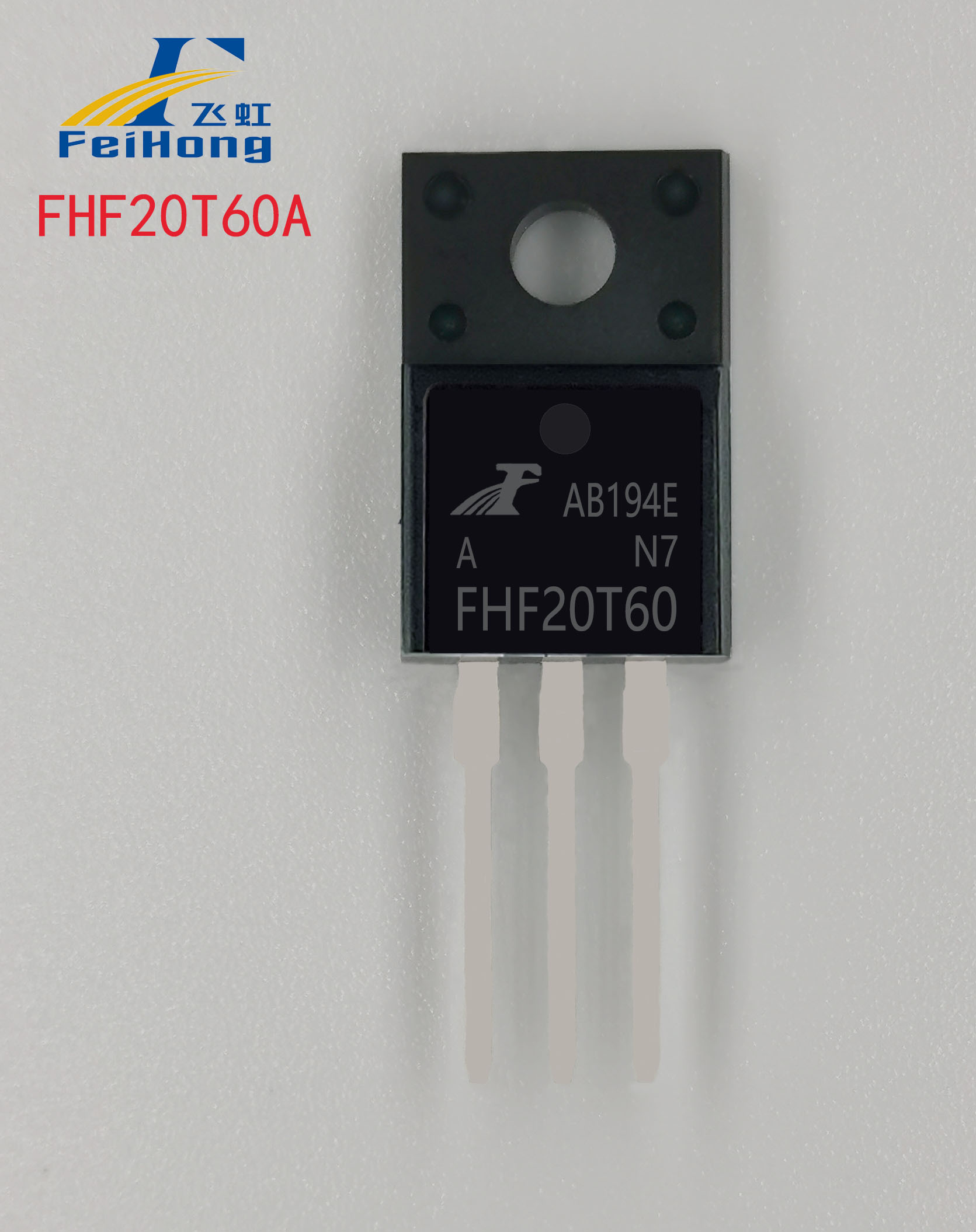

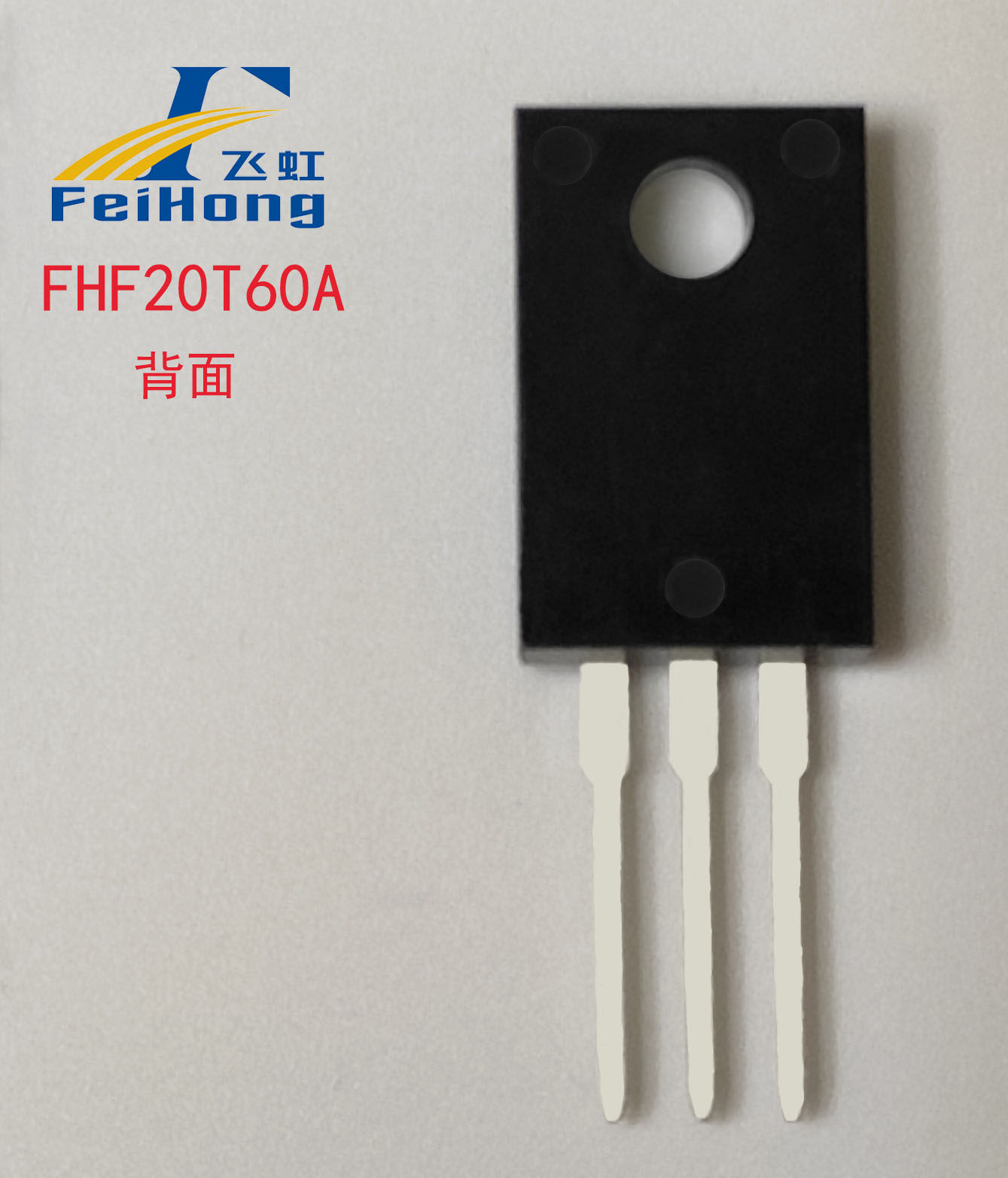

2、FHF20T60A的封装形式是TO-220F，其具有20A, 600V, VCEsat典型值：1.49V，＜1.70V；IC (Tc=100℃)：20A；Bvces：600V；IF (Tc=25℃)：40A；IF (Tc=100℃)：20A。
3、FHF20T60A是一款N沟道沟槽栅截止型IGBT，使用Trench Field stop Ⅱ technology 和通过优化工艺，来获得极低的 VCEsat 饱和压降，并在导通损耗和关断损耗（Eoff）之间能做出来良好的权衡。
4、出色的导通压降与极短的拖尾电流为客户在优化系统效率时提供有力的帮助，国产IGBT单管,FHF20T60A广泛适用于AC220V输出的高频车载正玄波逆变器和户外储能电源等各类硬开关等电路场景。
下述为飞虹半导体FHF20T60A型号IGBT单管产品可应用具体领域为：
1、高频车载AC220V逆变器

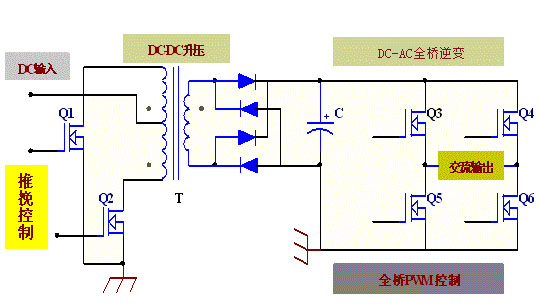

具体使用方案：600W机型：使用4只FHF20T60A在逆变器的全桥拓扑结构上。
2、户外储能电源
具体使用方案：220V输出的逆变模块（600W机型）。
3、电动工具
由交流供电的树墙修剪机、 吹叶机、电锯和角磨机等，主要为电动工具设备中的电机驱动模块，电机主要有：有刷直流、 三相无刷直流或感应电机，电机驱动使用三相电机驱动电路图，国产IGBT单管,FHF20T60A与电机驱动介绍中的电路原理图相同。
4、电机驱动
工业缝纫机（IGBT作为PFC和电机驱动元件，PFC+电机驱动电路（三相全桥拓扑结构）、伺服电机驱动器（如：电动叉车类使用三相电机驱动）、变频器、破壁机（在破壁机的马达驱动部分）。
飞虹半导体的FHF20T60A型号场效应管是国产优质的IGBT单管产品，其应用领域涉及光伏逆变器、户外储能电源、高频车载正玄波AC220V逆变器、UPS、电焊机等！飞虹半导体20年来专注为国内的电子产品厂家提供了优质的产品以及配套服务。除提供免费试样外，更可根据客户需求进行量身定制IGBT单管产品。直接百度输入“飞虹电子”即可找到我们，免费试样热线：400-831-6077。
