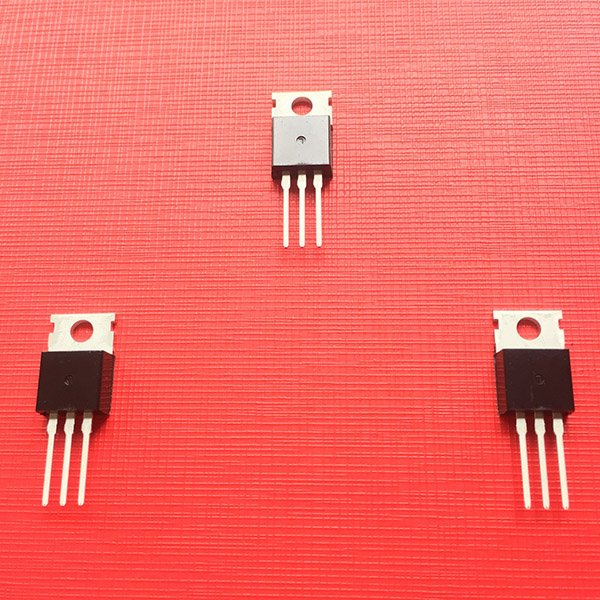

晶体三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。那么二三极管损坏又有什么表现呢？今天半导体厂家—广州飞虹为您浅析二三极管损坏的表现。
二、三极管的损坏一般是PN结击穿或开路，其中以击穿短路居多。此外还有两种损坏表现：一是热稳定性变差，表现为开机时正常，工作一段时间后，发生软击穿；
另一种是PN结的特性变差，用万用表R×1k测 ，各PN结均正常，但上机后不能正常工作，如果用R×10或R×1低量程档测，就会发现其PN结正向阻值比正常值大。
测量二、三极管可以用指针万用表在路测量，较准确的方法是：将万用表置R×10或R×1档（一般用R×10档，不明显时再用R×1档）在路测二、三极管的PN结正、反向电阻，如果正向电阻不太大（相对正常值），反向电阻足够大（相对正向值），表明该PN结正常，反之就值得怀疑，需焊下后再测。
这是因为一般电路的二、三极管外围电阻大多在几百、几千欧以上，用万用表低阻值档在路测量，可以基本忽略外围电阻对PN结电阻的影响。
