MOS管和双极晶体管的区别

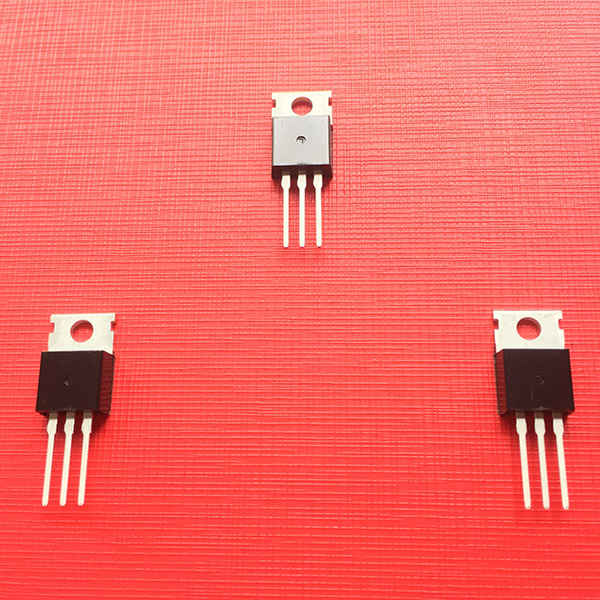

场效应管和双极晶体管不同，仅以电子或空穴中的一种载子动作的晶体管。按照结构、原理可以分为：

接合型场效应管和MOS型场效应管。

N通道接合型场效应管所示，以P型半导体的栅极从两侧夹住N型半导体的结构。将PN接合面上外加反向电压时所产生的空乏区域用于电流控制。

N型结晶区域的两端加上直流电压时，电子从源极流向漏极。电子所通过的通道宽度由从两侧面扩散的P型区域以及加在该区域上的负电压所决定。

加强负的栅极电压时，PN接合部分的空乏区域扩展到通道中，而缩小通道宽度。因此，以栅极电极的电压可以控制源极-漏极之间的电流。即使栅极电压为零，也有电流流通，因此用于恒定电流源或因低噪音而用于音频放大器等。

MOS场效应晶体管在使用时应注意分类，不能随意互换。MOS场效应晶体管由于输入阻抗高（包括MOS集成电路）极易被静电击穿，使用时应注意以下规则：

MOS器件出厂时通常装在黑色的导电泡沫塑料袋中，切勿自行随便拿个塑料袋装。也可用细铜线把各个引脚连接在一起，或用锡纸包装。

MOS场效应晶体管在使用的时候也有其注意事项：

1.取出的MOS器件不能在塑料板上滑动，应用金属盘来盛放待用器件。

2.焊接用的电烙铁必须良好接地。

3.在焊接前应把电路板的电源线与地线短接，再MOS器件焊接完成后在分开。

4.MOS器件各引脚的焊接顺序是漏极、源极、栅极。拆机时顺序相反。

5.电路板在装机之前，要用接地的线夹子去碰一下机器的各接线端子，再把电路板接上去。

6.MOS场效应晶体管的栅极在允许条件下，最好接入保护二极管。在检修电路时应注意查证原有的保护二极管是否损坏。
