场效应管发热导致电路板损毁，你的型号选对了吗？

做电源设计，或者做驱动方面的电路，难免要用到MOS管。它有很多种类，也有很多作用。做电源或者驱动的使用，当然就是用它的开关作用。无论N型或者P型MOS管，其工作原理本质是一样的。MOS管是由加在输入端栅极的电压来控制输出端漏极的电流。MOS管是压控器件它通过加在栅极上的电压控制器件的特性，不会发生像三极管做开关时的因基极电流引起的电荷存储效应，因此在开关应用中，它的开关速度应该比三极管快。

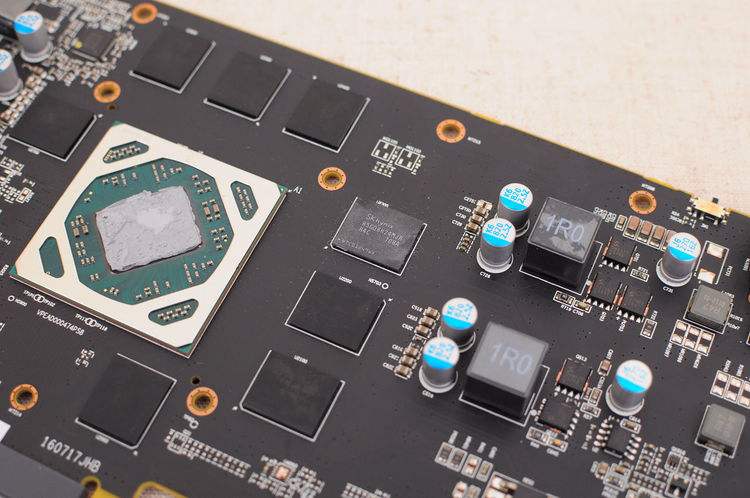

经常看它的PDF参数，对开关应用来说，RDS(ON)也是最重要的器件特性。RDS(ON)与栅极(或驱动)电压VGS以及流经开关的电流有关，但对于充分的栅极驱动，RDS(ON)是一个相对静态参数。一直处于导通的MOS管很容易发热。另外，慢慢升高的结温也会导致RDS(ON)的增加。大功率逆变器MOS管，工作的时候，发热量非常大，如果MOS管效果不好，温度过高就可能导致MOS管的烧毁，进而可能导致整个电路板的损毁。

其发热情况有：

1、电路设计的问题，就是让它工作在线性的工作状态，而不是在开关状态。这也是导致MOS管发热的一个原因。如果N-MOS做开关，G级电压要比电源高几V，才能完全导通，MOS管厂家P-MOS则相反。

2、频率太高，主要是过分追求体积，导致频率提高，MOS管上的损耗增大了，因此，发热也随之增大。

3、没有做好充分足够的散热设计，电流太高，MOS管标称的电流值，一般需要良好的散热才能达到。所以ID小于最大电流，也有可能造成发热，需要足够的辅助散热片。

4、MOS管的选型有误，对功率判断有误，MOS管厂家它的内阻没有充分考虑，导致开关阻抗增大。这就涉及到MOS管选择的问题了。

针对如上MOS发热原因，解决方法如下：

1、多铺铜，增加散热过孔。

2、贴散热胶。通常采用散热器加导热硅胶的设计直接接触散热，如果MOS管外壳不能接地，可以采用绝缘垫片隔离后再用导热硅脂散热。也可以选用硅胶片，硅胶覆盖MOS管，除了散热还可以起到防止静电损坏的作用。

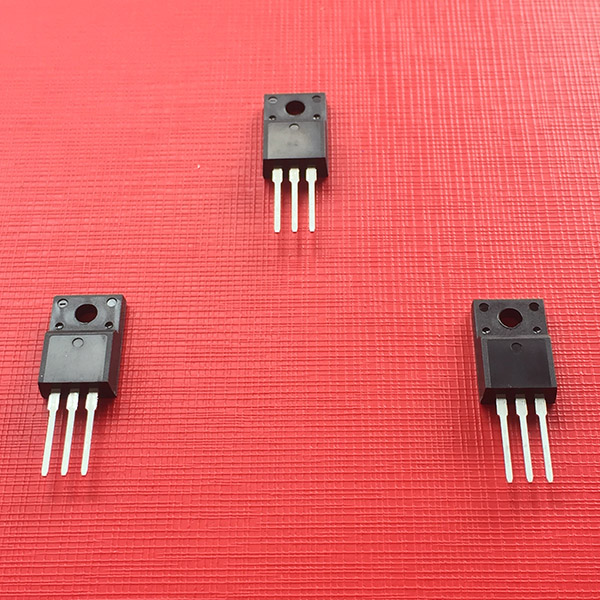

3、直接更换内阻较小的MOS管，或者选择散热效果好的MOS管封装形式。而内阻较小的MOS管不妨参考下飞虹15N60型号高压MOS管、18N50型号高压MOS管，其封装形式都是TO-220，电阻在0.5内。

以上就是MOS管的散热问题总结，工程师在选购时一定要选择散热性比较好的，这样才能保证MOS管在使用中能够正常稳定的工作。
