面对场效应管SOA失效,广州飞虹教您如何正确处理

文章作者:飞虹电子 浏览量:8574 类型:行业资讯 日期:2018-11-16 11:06:38 分享:

相比起三极管,MOS管开关速度快、导通电压低、电压驱动简单,所以越来越受工程师的青睐。而在市场应用方面,最常使用的便是消费类电子电源适配器产品。例如广州飞虹生产的“1N60”型号就应用于手机充电器中,而“80N07”、“80N08”等低压MOS管则适用于锂电池保护板。不过,随着应用的广泛,在使用不当等其它原因下,MOS管容易出现失效现象,其中常见的一种便是“SOA失效”。



面对MOS管SOA失效,广州飞虹教您如何正确处理



SOA失效


首先,我们了解一下什么是“SOA失效”。SOA失效,也叫“电源失效”,一般是指电源在运转时异常的大电流和电压同时叠加在MOSFET上面,形成瞬时部分发热而招致的毁坏形式;也可以是芯片与MOS散热器及封装不能及时到达热均衡招致热积聚,持续的发热使温度超越氧化层限制而招致的热击穿形式。


要想有效地避免由于MOSFET而导致的SOA失效问题,MOS管厂家对于我们电源上的MOSFET,应保证能器件在限制区的范围之内,如下图。

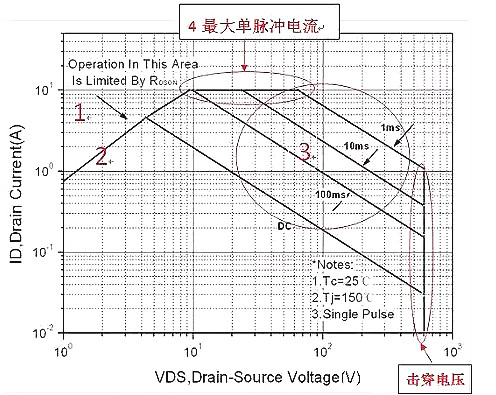

SOA各个线的参数限定值示意图


根据示意图显示,第1条线受限于最大额定电流及脉冲电流;第2条线受限于最大节温下的RDSON;第3条线受限于器件最大的耗散功率;第4条线受限于最大单个脉冲电流;而第5个区域则是击穿电压BVDSS限制区。


SOA失效预防措施


为预防MOS管出现SOA失效,行业内一般制定了三种预防措施。


1、确保在最差条件下,MOSFET的一切功率限制条件均在SOA限制线以内。


2、OCP功用应做到准确细致。在停止OCP点设计时,大部分使用者首先会取1.1-1.5倍电流余量,然后就依据IC的维护电压比方0.7V开端调试RSENSE电阻。同时,MOS管厂家部分有经验的用户会将检测延迟时间、CISS对OCP实践等因素考虑在内。


3、合理的热设计余量。由于每家企业都有着自己制定的降额标准,使用者只要按照标准严格执行就足够了,保险起见也可以加入散热器。


通过广州飞虹对于MOS管SOA失效的知识普及和预防方法,有利于帮助用户在使用过程中,保护好机器中的MOS管,避免SOA失效情况的产生。
